안녕하세요
루미노스 입니다
이번 작업 차량은 BMW G30 모델 520d 차량 입니다
입고 당시때부터 저속의 주행시
하체의 떨림음이 심하게 나는 상황이였습니다!
BMW G30 520d 차량의 경우
디젤 떨림으로 인해 벨로우즈 부분에 많은
파손이 생기게 되며 정식 서비스 센터에서는
DPF를 포함한 교체를 진단 받게 되며
DPF(매연정화장치)는 고가의 부품이기에
정식 서비스 센터에서 저희 루미노스로
고객님들을 소개 해주시고 계십니다!

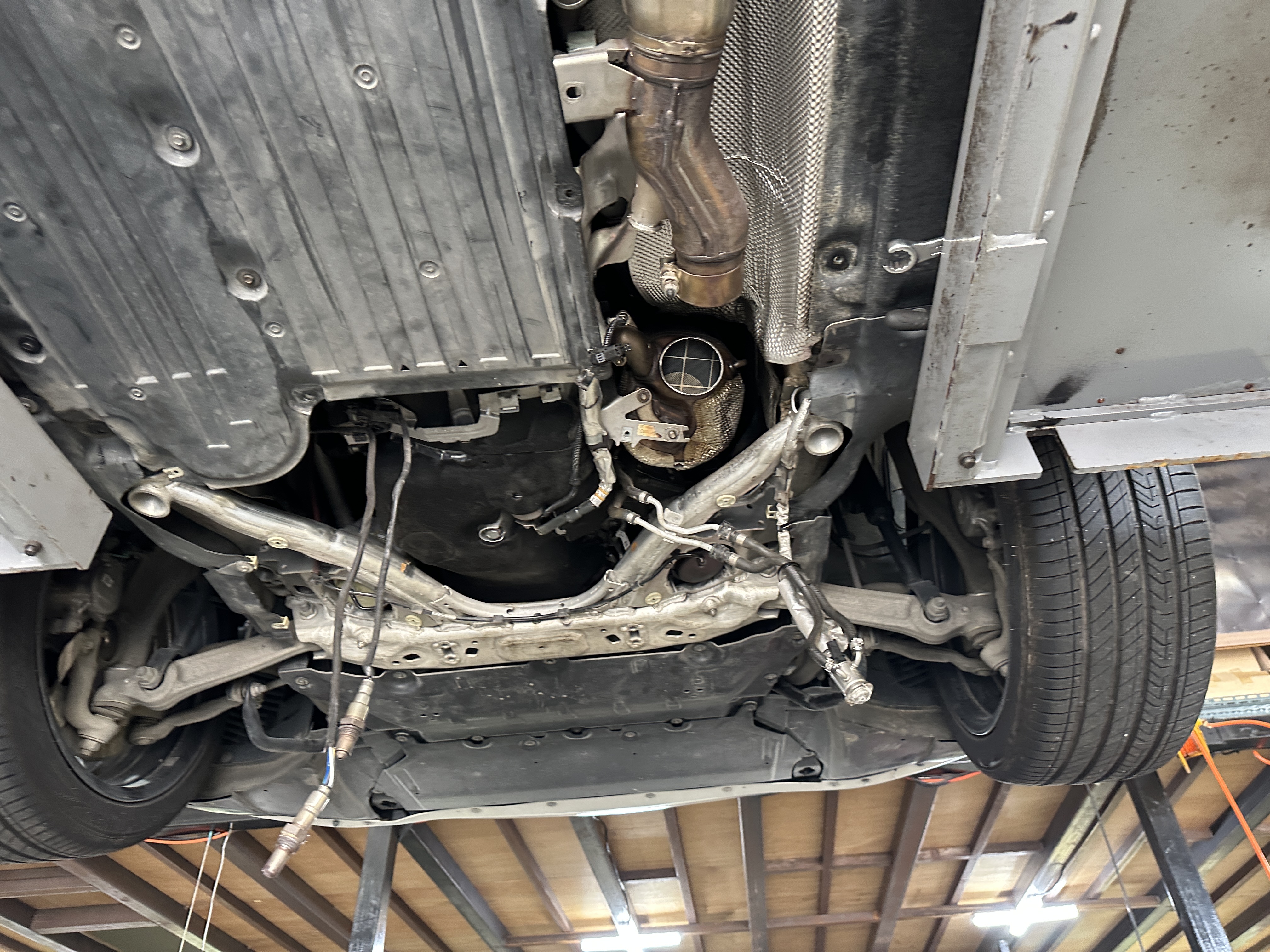

순정의 벨로우즈 라인은 엔진룸 바로 하부에 위치해
있으며 일부의 언더 커버를 탈거 한 상태로
벨로우즈를 절단하는 방식으로 제거 하게 됩니다
많은 디젤 수입 차량의 경우 DPF(매연정화장치)
와 벨로우즈가 일체형으로 되어 있어
정식 서비스 센터 교체시 DPF까지
통으로 교체 해야 하는 진단을 받기에
높은 수리비가 책정되고 있습니다
순정의 DPF와 벨로우즈를 절단하여 탈거 한뒤
센서 브라켓이 적용되어 있는 라인을 재사용 하며
벨로우즈를 맞대는 방식의 용접이 아닌
1cm정도의 파이프를 벨로우즈 안쪽으로
삽입 될 수 있도록 작업해 내구성을
더욱 극대화 하게 됩니다
파이프를 연장 한뒤 벨로우즈와 삽입할 경우
용접의 포인트가 2곳으로 나타나게 되시만
뛰어난 용접 기술로 외부 포인트 한곳이 노출 되도록
용접되었습니다
용접 포인트가 두곳일때 보다 내구성과
떨림을 방지하는데에 더욱 효율적인 방식 입니다
라인과 벨로우즈가 용접된 모습입니다
플랜지 타입으로 작업되어
DPF탈거 작업 없이 벨로우즈를
교체 할 수 있으며 추후 교체시에도
용이한 탈부착이 가능합니다
배기 라인을 제작 한뒤 장착된
BMW520d 벨로우즈 배기라인 수리 작업 입니다
루미노스에서 사용하는 벨로우즈는
차량 전용 제품으로 3중 코어 제품으로
기존의 순정 제품보다 튼튼한 내구성을
자랑 합니다
탈거된 센서류와 브라켓을 BMW벨로우즈 수리를
완료 합니다
벨로우즈 파손이 생길 경우
엔진의 진동을 흡수 하지 못해
실내로 떨림 또는 하체의 잡소리 원인으로
발생되고 있습니다!
